超聲波風速儀及其產品形式的基本原理

超聲波風速儀是在1950年代首先研制的。其基本原理是通過測量兩探頭間超聲波脈沖的傳播時間，從而計算出空氣移動速度即風速。空氣運動時超聲波在兩探頭間的傳播時間延長或縮短。超聲波作用于空氣中猶如水中的魚兒一樣，水流的方向、順?biāo)鬟€是逆水流，都會對魚兒的行進速度產生影響。它具有1個超聲波發射探頭和3個超聲波接收探頭。這樣，就可以測量在二維平面上3個方向上的風速。從平面幾何原理看，計算風速與方向時，只要有兩種不同取向的風速即可。但是為提高計算精度與穩定性，一般都提供冗余結構。

這種構造，能在三維空間中提供風速、風向測量，其原理無本質區別，是各方向向量的綜合。但在許多情況下，以上兩種結構都因其構造的特性而存在著一定的問題。例如超聲波風速儀最主要的特征之一是防結冰，但以上結構還存在加熱上的不足，極端條件下仍可能出現結冰現象。

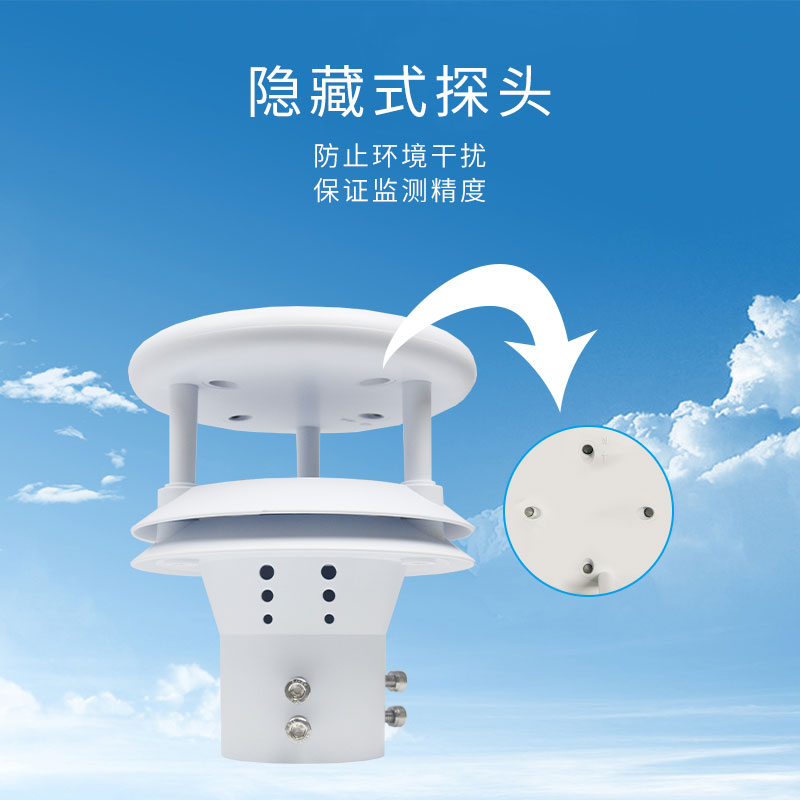

為擴大使用場合和適應更加苛刻環境，研制了一種新型超聲波風速儀，該風速儀無外露探頭，整體結構更加緊湊，可制作體積小，加熱方便。其發射與接收器件全部封裝于上密閉器件中，發射器與接收器在底部平面上反射實現超聲波傳輸。計算氣流在超聲波發射與接收中的作用，從而計算出風速。上面，介紹了超聲波風速儀及其產品形式的基本原理。
